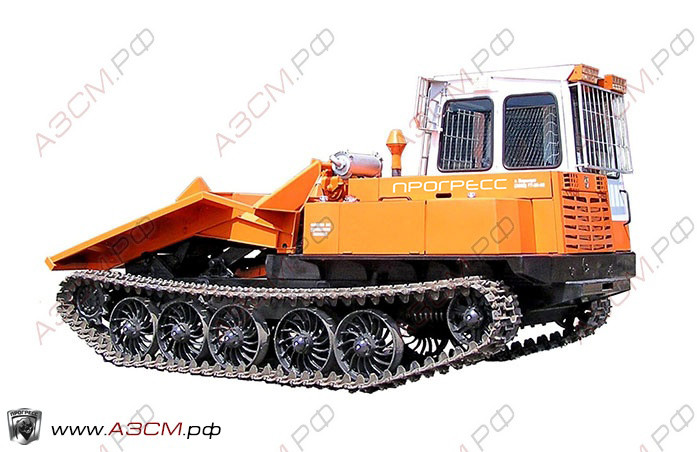

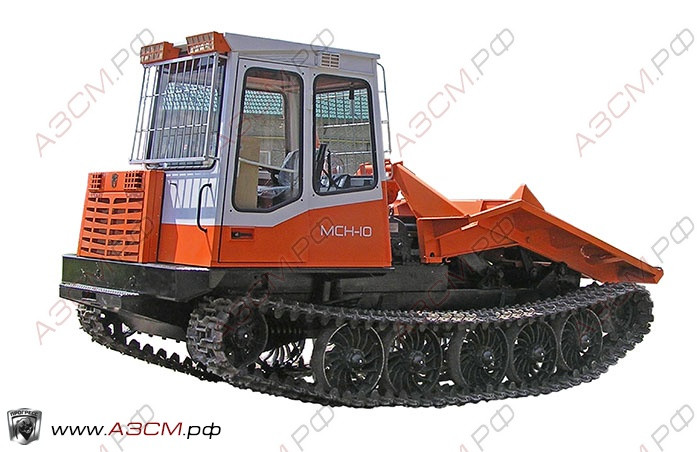

Трелевочный трактор МСН-10 (аналог ТТ-4М)

Трактор лесопромышленный трелевочный чокерный МСН-10 (усовершенствованный аналог трактора ТТ-4М) - основная модель лесозаготовительной техники выпускаемая АЗСМ «ПРОГРЕСС». Трелевочник МСН-10 - современная модель российского высокопроходимого, надежного, простого и недорогого в обслуживании гусеничного трелевочного трактора.

Трактор выполнен с передним расположением кабины, обеспечивающим хороший обзор. Современная модульная кабина с высокими характеристиками комфорта, со встроенным каркасом безопасности, укомплектована высокопрочными стеклами, герметизирована, термошумовиброизолирована, оборудована поворотным сидением, дополнительным задним постом управления, эффективной системой обогрева и вентиляции. Световые приборы обеспечивают повышенную освещенность рабочей зоны. Трактор имеет современный внешний вид,  отвечает всем требованиям безопасности.

Чокерный трелевочник МСН-10 оборудован погрузочным устройством с гидроприводом, блоком лебедки с раздаточной коробкой и предназначен для вывозки крупномерного и среднего леса в полупогруженном состоянии из лесосеки, окучивания хлыстов и деревьев с высотой штабеля не более 1 м, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями. Трактор спроектирован для работы в районах с умеренным климатом.

Технические характеристики

Тяговый класс

4

Максимальное тяговое усилие при допустимом буксовании (без трелевочного оборудования), кН (кгс)

132,2 (13480)

Тяговые усилия на крюке при номинальной мощности дизеля и движении машины без груза, кН (кгс)

116,1 (11830) - 15,6 (1590)

Максимальное расчетное тяговое усилие лебедки, кН (кгс)

140,5 (14300)

Скорости перемещения каната лебедки (расчетные), м/с:

наматывание

разматывание



0,821 - 1,022

0,985 - 1,227

Максимально допустимая вертикальная нагрузка на погрузочное

устройство, кН (кгс)



68,7 (7000)

Наибольшая масса трелюемого пакета, кг:

комлями

вершинами



12000

15000

Количество передач:

передний ход

задний ход



8

4

Скорости движения переднего хода, м/с (км/ч)

0,634 (2,28) - 2,841(10,23)

Скорости движения заднего хода, м/с (км/ч)

0,968 (3,48) - 1,861 (6,70)

Габаритные размеры машины в транспортном положении, мм:

длина

ширина

высота



6070 ± 15

2700 ± 15

2957 ± 20

База (расстояние между осями крайних опорных катков), мм

2880 ± 10

Колея, мм

2050 ± 20

Дорожный просвет, мм

537 ± 10

Максимальная глубина преодолеваемого брода, м

0,8

Предельно допустимый угол наклона при движении, рад (градус)

в продольном направлении

в поперечном направлении



0,44 (25)

0,34 (20)

Эксплуатационная масса, кг

с рабочим оборудование



14400 ± 3,5 %

Эксплуатационная мощность дизеля с прямым стартерным запуском марки А–01МРСИ, кВт (л.с.)



95,5+7 (130+10)

Удельный расход топлива на режиме эксплуатационной мощности, г/(кВт/ч) (г/(л.с./ч))



235 (173)

Гусеница:



тип



Мелкозвенчатая со стальными литыми звеньями и пальцами плавающего типа

количество звеньев в одной гусенице, шт.

74

шаг звена гусеницы, мм

ширина звена гусеницы, мм

высота грунтозацепа, мм

150

500 (550)

51

Лебедка:

Однобарабанная реверсная

диаметр барабана, мм

296

канат

По ГОСТ 2688 и ГОСТ 7665 стальной, грузовой, марок В и 1, нераскручивающийся, диаметром 22,5 ... 25,5 мм, с разрывным усилием не менее 235 кН (23900 кгс)

канатовместимость барабана (при диаметре каната 22,5…25,5), м

50

Масляный бак вместимостью, л

63

Среднее давление движителя на грунт по ГОСТ Р 51629, кПа:

без груза на щите



38,131 ± 3,5 %
