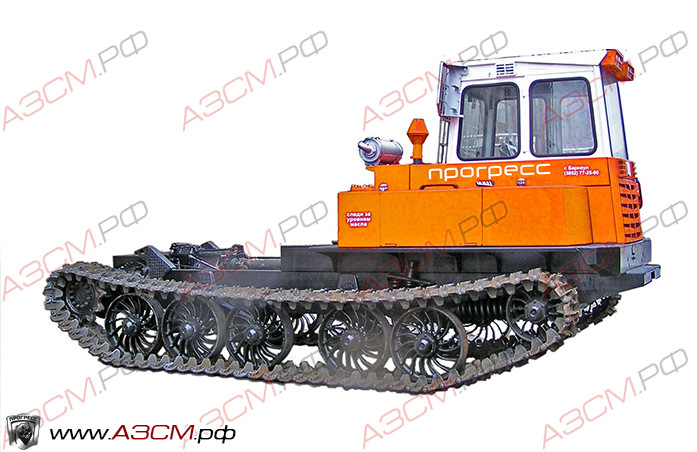

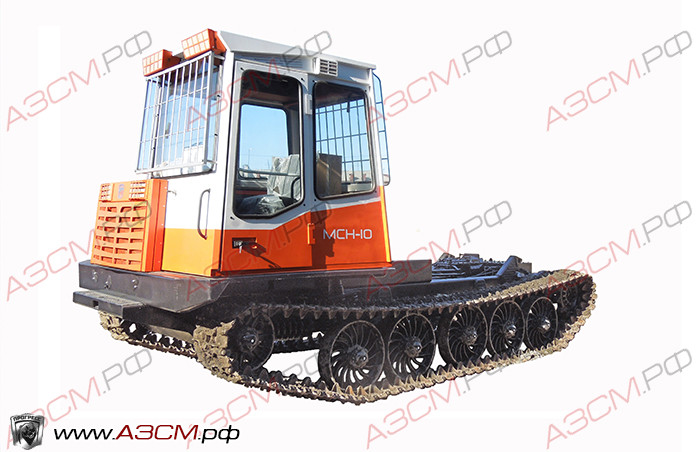

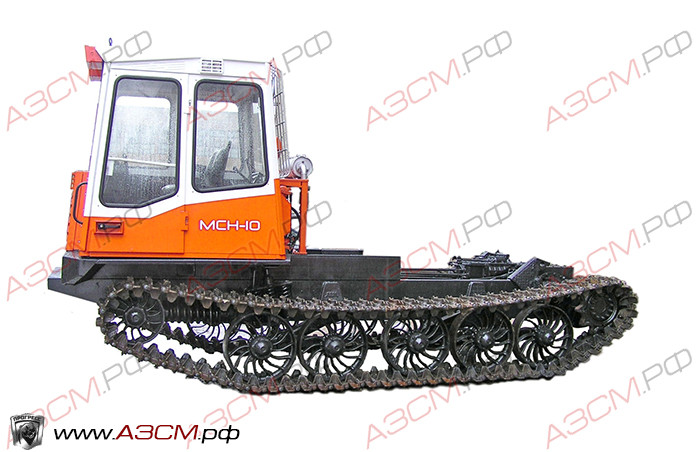

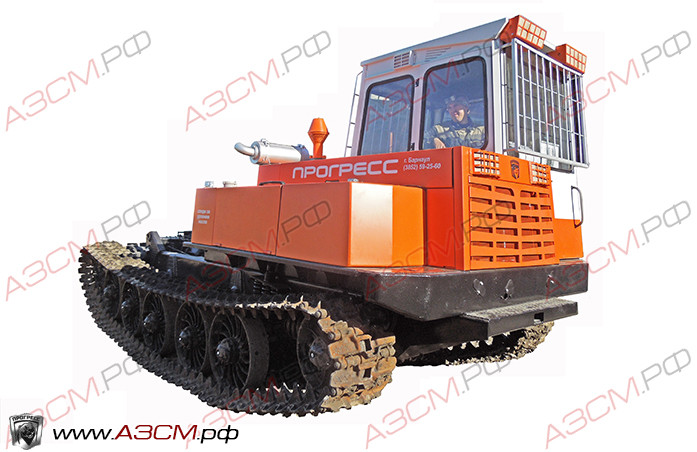

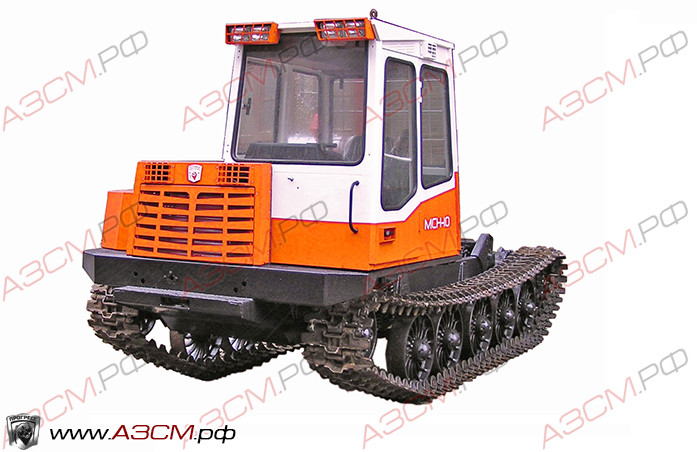

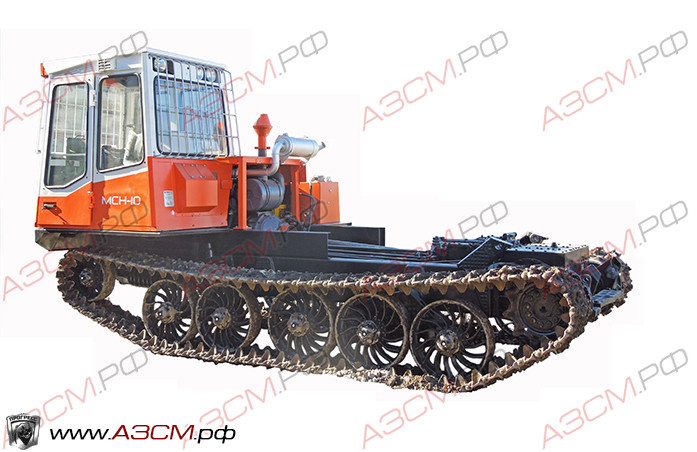

Шасси трелевочного трактора МСН-10-001 (усовершенствованный вариант ТТ-4М-01)

Базовый трактор МСН-10-001 (модернизированный ТТ-4М-01) является тягово-транспортно-энергетическим гусеничным шасси высокой проходимости для машин различного назначения. На шасси МСН-10-001 установлен, хорошо зарекомендовавший себя в суровых условиях эксплуатации, тракторный дизель А-01МРСИ-1, прошедший глубокую модернизацию.

Трактор имеет современный внешний вид, отвечает всем требованиям безопасности. Оборудован одноместной модульной кабиной с высокими характеристиками комфорта, который обеспечивают современные шумовиброизолирующие материалы, эффективная система обогрева и вентиляции, а также продуманная эргономика и дополнительные опции. Рабочее место оператора оборудовано комфортным поворотным сидением и дополнительным задним постом управления навесным оборудованием. Кабина трактора имеет встроенный каркас безопасности, высокопрочные стекла «триплекс». Современные приборы освещения обеспечивают хорошую видимость в рабочей зоне в темное время суток и корректируются из кабины.

Кабина оператора расположена в передней части трактора, что обеспечивает отличный обзор и позволяет использовать достаточно большое пространство для монтажа различного технологического оборудования.

Универсальные гусеничные шасси МСН-10-001 предназначены для дальнейшего монтажа на них установок разведывательного бурения УРБ-4Т, УРБ-2А2, УРБ-2НТ, буровых установок МРК-750, БКМ-534 и БМ-831, копровых сваебойных установок, крановых и бурильно-крановых установок Hotomi, Soosan, Kanglim, SamYang, HKTC (Ю.Корея), а также кунгов, жилых модулей и другого оборудования. Шасси МСН-10-001 используется для изготовления агрегатов передвижных сварочных «СИНТЕЗ», АСТ-4, топливозаправщиков и другой специальной техники.

Перечень возможных вариантов исполнения трактора с различным навесным оборудованием регулярно увеличивается. АЗСМ «Прогресс» готов к плодотворному сотрудничеству с производителями различного навесного оборудования. Возможно изготовление единичных нестандартных вариантов исполнения трактора.

По желанию заказчика возможно изготовление базового трактора МСН-10-001 с ГИДРАВЛИЧЕСКОЙ ТРАНСМИССИЕЙ (управление джойстиком).



Технические характеристики

Марка машины

МСН-10

Тип

Гусеничная трелевочная

Тяговый класс

4

Номинальное тяговое усилие кН (тс)

39,2 (4)

Скорость движения машины передним ходом без нагрузки, км/ч:

- Первая передача

2,28

- Вторая передача

2,65

- Третья передача

3,42

- Четвёртая

4,39

- Пятая

5,32

- Шестая передача

6,18

- Седьмая передача

7,98

- Восьмая передача

10,23

Скорость движения задним ходом, км/ч

3,48 ... 6,70

Габаритные размеры, мм:

- Длина со щитом в транспортном положении

6070

- Ширина

2700

- Высота до верха кабины

2957

Продольная база, мм

2880

Колея, мм

2050

Дорожный просвет, мм

537

Максимальная глубина преодолеваемого брода, м

0,8

Масса, кг:

- Сухая конструктивная без технологического оборудования

11900

Углы статической устойчивости, рад (град)

- Продольный на уклоне

0,75 (43)

- На подъёме

1,01 (58)

- Поперечный

0,73 (42)

Предельно допустимый угол наклона при движении, рад (град):

- В продольном направлении

0,44 (25)

- В поперечном направлении

0,34 (20)

Среднее статическое давление гусеницы на грунт МПа (кг/см2)

0,043 (0,435)

Ёмкость топливного бака, л 200



Дизель

Марка

А-01 МРСИ

Тип

четырёхтактный

Количество цилиндров

6

Расположение цилиндров

вертикальное, рядное

Диаметр цилиндров, мм

130

Ход поршня, мм

140

Мощность эксплуатационная, кВт (л.с.)

95,5 (130)

Масса конструктивная, кг

1230

Номинальная частота вращения коленчатого вала при эксплуатационной мощности об/мин

1700

Максимальное значение крутящего момента, Нм (кгсм)

630 (64,4)

Корректорный коэффициент запаса крутящего момента по ГОСТ-18509-88 не менее, %

25

Удельный расход топлива при эксплуатационной мощности г/кВт.ч. (г/л.с.ч.) не более

227 (167)

Средний расход масла за ресурс (с учётом замены масла через 240 моточасов) к расходу топлива, %

не более 0,9
