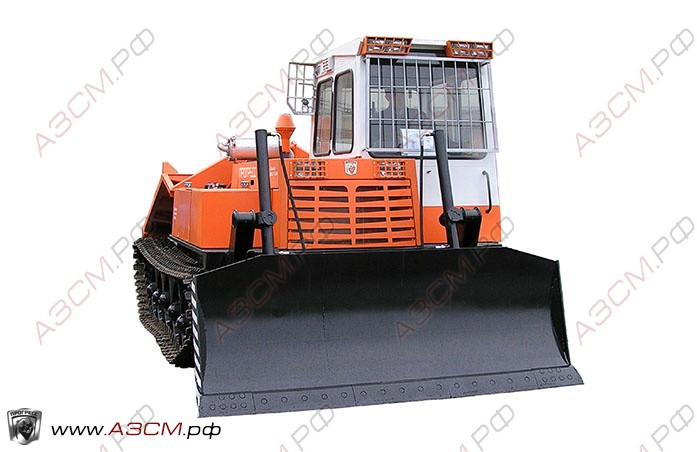

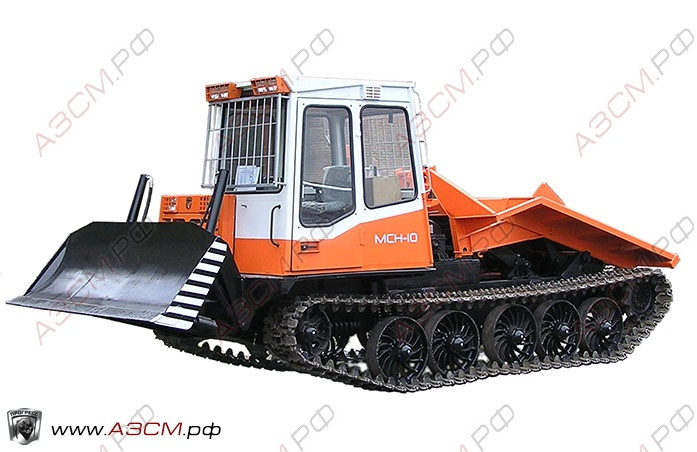

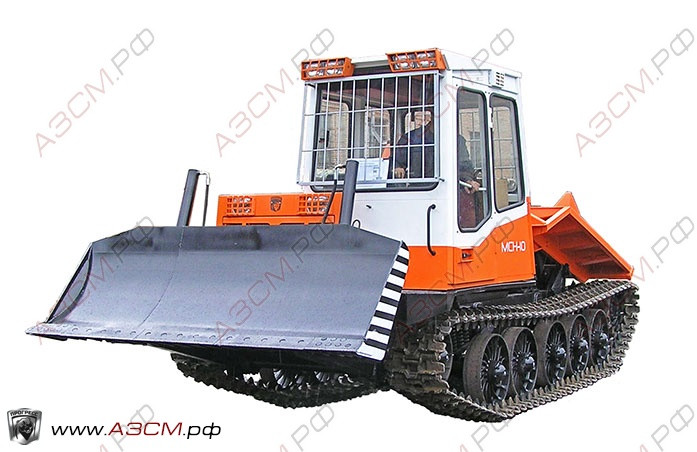

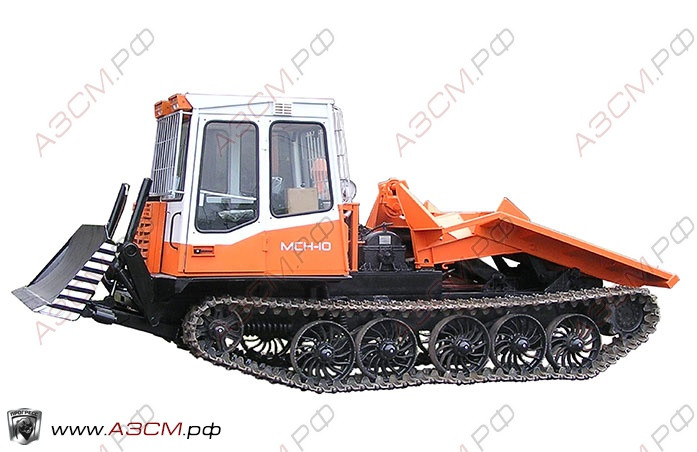

Трелевочный трактор с бульдозерный оборудованием МСН-10-07 (аналог ТТ-4М-07)
Трактор лесопромышленный трелевочный чокерный с бульдозерный оборудованием МСН-10-07 (усовершенствованный аналог трактора ТТ-4М-07) выполнен с передним расположением кабины, обеспечивающим хороший обзор. Современная модульная кабина с высокими характеристиками комфорта, со встроенным каркасом безопасности, укомплектована высокопрочными стеклами, герметизирована, термошумовиброизолирована, оборудована поворотным сидением, дополнительным задним постом управления, эффективной системой обогрева и вентиляции. Световые приборы обеспечивают повышенную освещенность рабочей зоны. Трактор имеет современный внешний вид, отвечает всем требованиям безопасности.
Чокерный трелевочник МСН-10-07 оборудован полноценным навесным гидравлическим бульдозерным отвалом с поперечным уклоном (ОБГН-4), погрузочным устройством с гидроприводом, блоком лебедки с раздаточной коробкой и предназначен для вывозки крупномерного и среднего леса в полупогруженном состоянии из лесосеки, окучивания хлыстов и деревьев, а также для работы с различными навесными и прицепными лесозаготовительными машинами и орудиями. Трактор спроектирован для работы в районах с умеренным климатом.
Установка мощного бульдозерного оборудования ОБГН-4 с гидравлическим приводом, позволяет использовать МСН-10-07 для устройства волоков, погрузочных площадок, подъездных путей, содержания дорог, обустройства мастерских участков и теплых стоянок, разработки глинистых и суглинистых грунтов I-IV категорий.
Технические характеристики
|
Тяговый класс
|
4
|
|
Максимальное тяговое усилие при допустимом буксовании (без трелевочного оборудования), кН (кгс)
|
132,2 (13480)
|
|
Тяговые усилия на крюке при номинальной мощности дизеля и движении машины без груза, кН (кгс)
|
116,1 (11830) … 15,6 (1590)
|
|
Максимальное расчетное тяговое усилие лебедки, кН (кгс)
|
140,5 (14300)
|
|
Скорости перемещения каната лебедки (расчетные), м/с:
наматывание
разматывание
|
0,821 … 1,022
0,985 … 1,227
|
|
Максимально допустимая вертикальная нагрузка на погрузочное
устройство, кН (кгс)
|
68,7 (7000)
|
|
Наибольшая масса трелюемого пакета, кг:
комлями
вершинами
|
12000
15000
|
|
Количество передач:
передний ход
задний ход
|
8
4
|
|
Скорости движения переднего хода, м/с (км/ч)
|
0,634 (2,28) … 2,841(10,23)
|
|
Скорости движения заднего хода, м/с (км/ч)
|
0,968 (3,48) ... 1,861 (6,70)
|
|
Габаритные размеры машины в транспортном положении, мм:
длина
ширина
высота
|
7160 ± 15
2860 ± 15
2957 ± 15
|
|
База (расстояние между осями крайних опорных катков), мм
|
2880 ± 10
|
|
Колея, мм
|
2050 ± 20
|
|
Дорожный просвет, мм
|
537 ± 10
|
|
Максимальная глубина преодолеваемого брода, м
|
0,8
|
|
Предельно допустимый угол наклона при движении, рад (градус)
в продольном направлении
в поперечном направлении
|
0,44 (25)
0,34 (20)
|
|
Эксплуатационная масса, кг
с рабочим оборудованием
|
14400 ± 3,5 %
|
|
Эксплуатационная мощность дизеля с прямым стартерным запуском марки А–01МРСИ, кВт (л.с.)
|
95,5+7 (130+10)
|
|
Удельный расход топлива на режиме эксплуатационной мощности, г/(кВт/ч) (г/(л.с. /ч))
|
235 (173)
|
|
Гусеница:
|
|
|
тип
|
Мелкозвенчатая со стальными литыми звеньями и пальцами плавающего типа
|
|
количество звеньев в одной гусенице, шт.
|
74
|
|
шаг звена гусеницы, мм
ширина звена гусеницы, мм
высота грунтозацепа, мм
|
150
500 (550)
51
|
|
Лебедка:
|
Однобарабанная реверсивная
|
|
диаметр барабана, мм
|
296
|
|
канат
|
По ГОСТ 2688 и ГОСТ 7665 стальной, грузовой, марок В и 1, нераскручивающийся, диаметром 22,5 ... 25,5 мм, с разрывным усилием не менее 235 кН (23900 кгс)
|
|
канатовместимость барабана (при диаметре каната 22,5…25,5), м
|
50
|
|
Масляный бак вместимостью, л
|
63
|
|
Среднее давление движителя на грунт по ГОСТ Р 51629, кПа, без груза на щите
|
38,131 ± 3,5 %
|
|
|
