Номер детали
|
Наименование детали
|
|
-
|

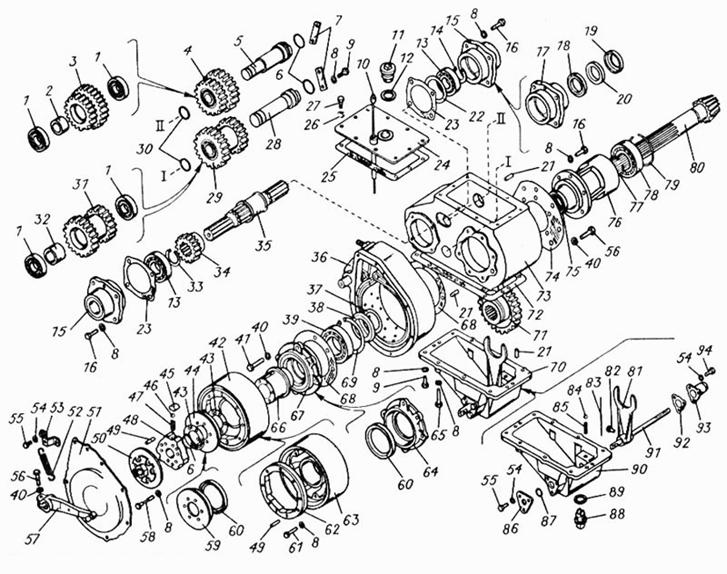

МТ4.42.001
|
Коробка раздаточная
|
|
-
|
МТ4.42.001-01
|
Коробка раздаточная
|
|
1
|
Подшипник 208А ГОСТ 8338-75
|
Подшипник 208А ГОСТ 8338-75
|
|
2
|
60-40-026
|
Втулка распорная
|
|
3
|
Т4.42.157-3
|
Шестерня промежуточная
|
|
4
|
Т4.42.008-2
|
Шестерня промежуточная в сборе
|
|
5
|
60-40-020
|
Ось верхняя
|
|
6
|
Кольцо 045-050-30-2-2 ГОСТ 18829-73
|
Кольцо 045-050-30-2-2 ГОСТ 18829-73
|
|
7
|
60-12-026
|
Планка
|
|
8
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 12ОТ 65Г 096 ГОСТ 6402-70
|
|
9
|
Болт М12-6gх30.88.016 ГОСТ 7796-70
|
Болт М12-6gх30.88.016 ГОСТ 7796-70
|
|
10
|
Т4.42.020-1
|
Щуп
|
|
11
|
04.57.014
|
Сапун в сборе
|
|
12
|
04.57.125А
|
Прокладка сапуна
|
|
13
|
Подшипник 310А ГОСТ 8338-75
|
Подшипник 310А ГОСТ 8338-75
|
|
14
|
04.41.181-1
|
Кольцо НК-50
|
|
15
|
МТ4.42.006
|
Крышка в сборе
|
|
16
|
Болт М12-6gх35.88.016 ГОСТ 7796-70
|
Болт М12-6gх35.88.016 ГОСТ 7796-70
|
|
17
|
Т4.42.219А
|
Крышка
|
|
18
|
Манжета 1.1-65х90-4 ГОСТ 8752-79
|
Манжета 1.1-65х90-4 ГОСТ 8752-79
|
|
19
|
60-12-028
|
Обойма сальника
|
|
20
|
60-12-029
|
Кольцо сальника
|
|
21
|
ДО1-015
|
Штифт установочный
|
|
22
|
04.41.120
|
Кольцо
|
|
23
|
60-40-051А
|
Прокладка
|
|
24
|
Т4.42.021
|
Крышка а сборе
|
|
25
|
60-40-046А
|
Прокладка крышки корпуса
|
|
26
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
|
|
27
|
Болт М10-6gх20.88.016 ГОСТ 7796-70
|
Болт М10-6gх20.88.016 ГОСТ 7796-70
|
|
28
|
60-40-019
|
Ось нижняя
|
|
29
|
Т4.42.007-2А
|
Блок шестерен в сборе
|
|
30
|
Кольцо 033-038-30-2-2 ГОСТ 18829-73
|
Кольцо 033-038-30-2-2 ГОСТ 18829-73
|
|
31
|
Т4.42.156-3А
|
Блок шестерен
|
|
32
|
60-40-013
|
Втулка
|
|
33
|
Т4.37А.222-1
|
Кольцо
|
|
34
|
МТ4.42.183
|
Шестерня
|
|
35
|
МТ4.42.181
|
Вал коробки первичный
|
|
36
|
Т4.42.002-2
|
Тормоз в сборе
|
|
37
|
04.37.234
|
Кольцо 1Б-80
|
|
38
|
МТ4.42.202
|
Шайба маслоотражательная
|
|
39
|
Подшипник 216К1 ГОСТ 8338-75
|
Подшипник 216К1 ГОСТ 8338-75
|
|
40
|
Шайба 14ОТ 65Г 096 ГОСТ 6402-70
|
Шайба 14ОТ 65Г 096 ГОСТ 6402-70
|
|
41
|
Болт М14-6gх55.58.016 ГОСТ 7795-70
|
Болт М14-6gх55.58.016 ГОСТ 7795-70
|
|
42
|
МТ4.42.019
|
Барабан тормозной в сборе
|
|
43
|
Т4.42.208
|
Прокладка
|
|
44
|
МТ4.42.009
|
Корпус с уплотнением в сборе
|
|
45
|
МТ4.42.209
|
Сухарик
|
|
46
|
Шарик Б11, 906-100 ГОСТ 3722-81
|
Шарик Б11, 906-100 ГОСТ 3722-81
|
|
47
|
Т4.42.211А
|
Пружина
|
|
48
|
МТ4.42.210
|
Корпус сухариков
|
|
49
|
Т4.42.204А
|
Штифт
|
|
50
|
МТ4.42.203
|
Прижим
|
|
51
|
МТ4.42.102
|
Крышка
|
|
52
|
75Т-00-180
|
Пружина
|
|
53
|
МТ4.42.231
|
Кронштейн
|
|
54
|
Шайба 8Т 65Г 096 ГОСТ 6402-70
|
Шайба 8Т 65Г 096 ГОСТ 6402-70
|
|
55
|
Болт М8-6gх16.88.016 ГОСТ 7796-70
|
Болт М8-6gх16.88.016 ГОСТ 7796-70
|
|
56
|
Болт М14-6gх45.58.016 ГОСТ 7796-70
|
Болт М14-6gх45.58.016 ГОСТ 7796-70
|
|
57
|
МТ4.42.022
|
Рычаг тормоза
|
|
58
|
МТ4.42.129
|
Болт
|
|
59
|
Т4.42.206
|
Корпус сальника
|
|
60
|
04.38.065
|
Манжета
|
|
61
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
Болт М12-6gх50.88.016 ГОСТ 7795-70
|
|
62
|
МТ4.42.163
|
Венец
|
|
63
|
МТ4.42.105
|
Барабан тормозной
|
|
64
|
Т4.42.119-1А
|
Стакан
|
|
65
|
Болт М12-6gх60.88.016 ГОСТ 7796-70
|
Болт М12-6gх60.88.016 ГОСТ 7796-70
|
|
66
|
Т4.42.161-2А
|
Кронштейн барабана
|
|
67
|
МТ4.42.010
|
Стакан в сборе
|
|
68
|
Т4.42.205А
|
Прокладка
|
|
69
|
04.37.186А
|
Кольцо
|
|
70
|
МТ4.42.004
|
Поддон в сборе
|
|
70
|
МТ4.42.005
|
Поддон в сборе
|
|
71
|
Т4.42.111-4
|
Шестерня привода лебедки
|
|
72
|
60-40-047А
|
Прокладка поддона
|
|
73
|
МТ4.42.184
|
Корпус коробки раздаточной
|
|
74
|
60-40-058-1А
|
Прокладка
|
|
75
|
Манжета 1.1-60х85-1 ГОСТ 8752-79
|
Манжета 1.1-60х85-1 ГОСТ 8752-79
|
|
76
|
60-40-004
|
Рукав
|
|
77
|
Т4.42.227
|
Кольцо запорное 60 МН470-61
|
|
78
|
Подшипник 2712КМ
|
Подшипник 2712КМ
|
|
79
|
А38-100А
|
Кольцо стопорное
|
|
80
|
Т4.42.103-2А
|
Вал-шестерня
|
|
81
|
60-40-033А
|
Вилка включения лебедки
|
|
82
|
36.1702110
|
Винт установочный
|
|
83
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
|
Проволока 1,6-0-1Ц ГОСТ 3282-74, L=200мм
|
|
84
|
Шарик Б13, 494-100 ГОСТ 3722-81
|
Шарик Б13, 494-100 ГОСТ 3722-81
|
|
85
|
А39-233А
|
Пружина фиксатора
|
|
86
|
МТ4.42.127
|
Крышка
|
|
87
|
Кольцо 020-025-30-2-2 ГОСТ 18829-73
|
Кольцо 020-025-30-2-2 ГОСТ 18829-73
|
|
88
|
54.38.028-2
|
Пробка магнитная
|
|
89
|
54.38.643
|
Кольцо уплотняющее
|
|
90
|
МТ4.42.104
|
Поддон
|
|
91
|
МТ4.42.151
|
Валик вилки включения лебедки
|
|
92
|
МТ4.42.128
|
Прокладка
|
|
93
|
Т4.42.139
|
Колпачок
|
|
94
|
Болт М8-6gх20.88.016 ГОСТ 7796-70
|
Болт М8-6gх20.88.016 ГОСТ 7796-70
|
